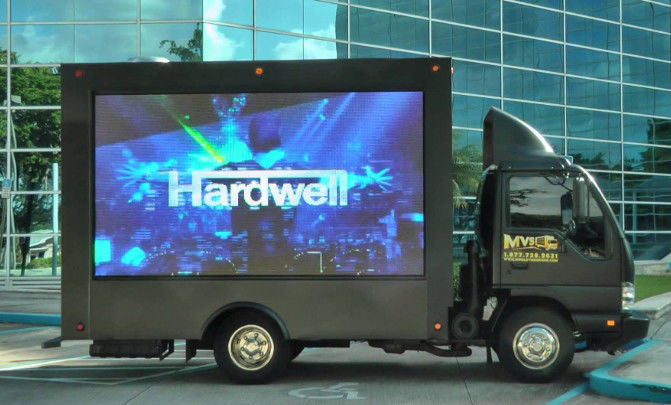

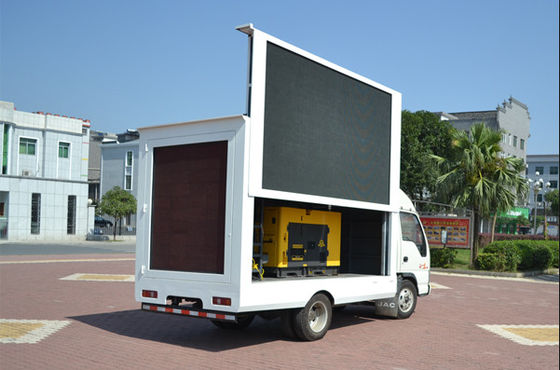

Affichage LED extérieur P4 à haute luminosité Écran LED mobile IP65 1920Hz affichage LED à couleur complète intérieur

1. tube pixel :

pas de pixel : 4 mm ;

couleurs primaires : rouge + vert + bleu ;

composition des couleurs : 1R1G1B ; couleur complète

taille du module : 256 mm * 128 mm ;

résolution du module : 64 * 32 ;

taille du boîtier : 768 mm * 512 mm ;

épaisseur du boîtier : (tôle d'acier laminée à froid) 150 mm + (entretien) 600 mm ;

3. l'écran entier :

angle de vision optimal : horizontal 120°, vertical 120°

distance de visionnement optimale : 10-550 m ;

température de fonctionnement : -10°C ~ +60°C

humidité relative : ≤ 95 % HR ;

poids du boîtier : 40 kg/m² ;

4. tension de fonctionnement

AC220V±10% ou 110V±10% ou 380V ou 240V ou 440V

: consommation moyenne : 300 W/m²

consommation maximale : ≤ 1000 W/m²

5. système maître :

carte d'édition non linéaire PCTV + carte d'affichage DVI + carte principale

carte de contrôle + transmission par fibre optique (en option)

6. paramètre technologique principal :

1) mode de pilotage : 1/8 scan

2) taux de rafraîchissement : ≥ 1000 Hz/s

3) fréquence d'images : ≥ 100 Hz/s

4) échelle de gris/couleur : ≥ 16,7 M de couleurs (synchronisé)

5) gris de gestion : ≥ 72 bits

6) luminosité : ≥ 1800 cd/m²

7) condition de température de couleur : 3500 K ~ 9500 K, réglable

8) style de réglage de la luminosité : mouvement manuel/automatique

9) signal vidéo : RF, S-Vidéo, DVD, VCD, EVD, RVB, RVBHV, YUV, YC, COMPOS

ITION, etc. capacité de gestion du signal : ≥ 12 bits. courbe de révision Y : possède

3 pièces au-dessus de la courbe Y qui peuvent être ajustées.

10) système maître adopté : carte PCTV + carte d'affichage DVI + carte maître principale +

transmission par fibre optique

11) temps moyen sans panne : ≥ 10000 heures

12) planéité : entre pixels adjacents aléatoires ≤ 0,5 mm, espace de jonction de module

<1 mm

13) uniformité : lumière de pixel forte, luminosité de module égale, sans le

phénomène de tache de couleur visible du côté droit lorsqu'il devient tout

blanc, ainsi qu'une image nette.

14) taux de points défectueux :<0,0001 (situation discrète)

15) charge de l'alimentation à découpage : 5V/40A

16) mode d'affichage de l'ordinateur : 1024 × 768

17) distance de communication efficace :

grille : 100 m (sans relais intermédiaire), fibre optique multi-moule : 500 m, fibre optique mono-moule 20 km

18) environnement d'exploitation Système d'exploitation / Windows 98/me/2000/ anglais/

NT/XP

- Configuration matérielle, Pentium 300 MHz ou supérieur, ROM 64 Mo, carte graphique VGA standard 2s56
or supérieur

- Logiciels associés Lecteur multimédia Microsoft, Office 2000, Real Player dans
le cas de fichiers Real Player
- Logiciel LED Studio

- Mode de contrôle écran asynchrone (informatique)
- Interface standard Ethernet
- Distance de transmission câble CAT 5 :
<100 m ; fibre unique : <10 km
7. logicielLED studio

Processus de production :

1) Inspection à réception → 2) SMD → 3) Plug-in
